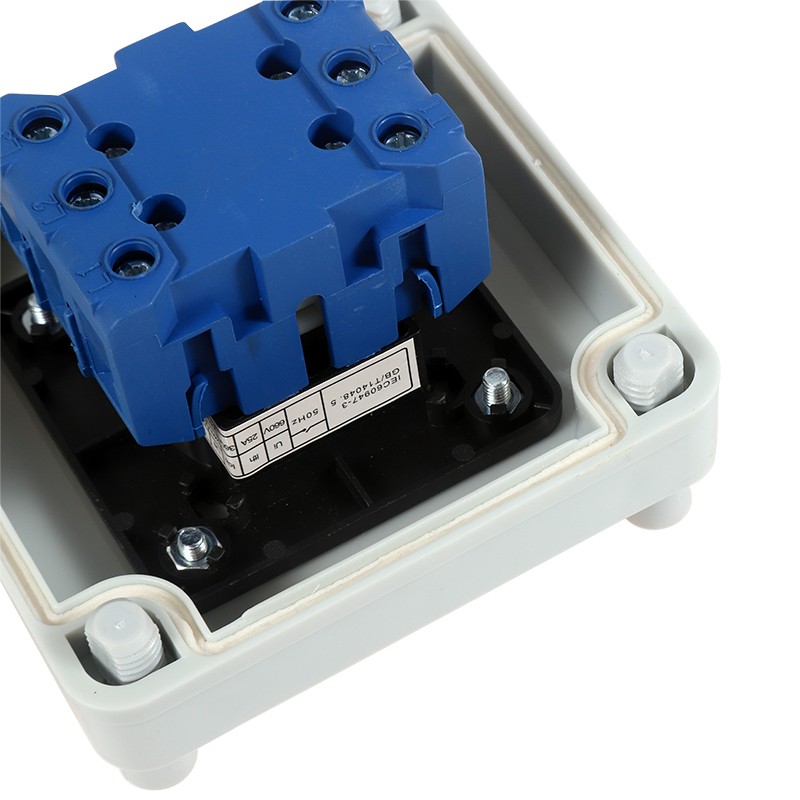

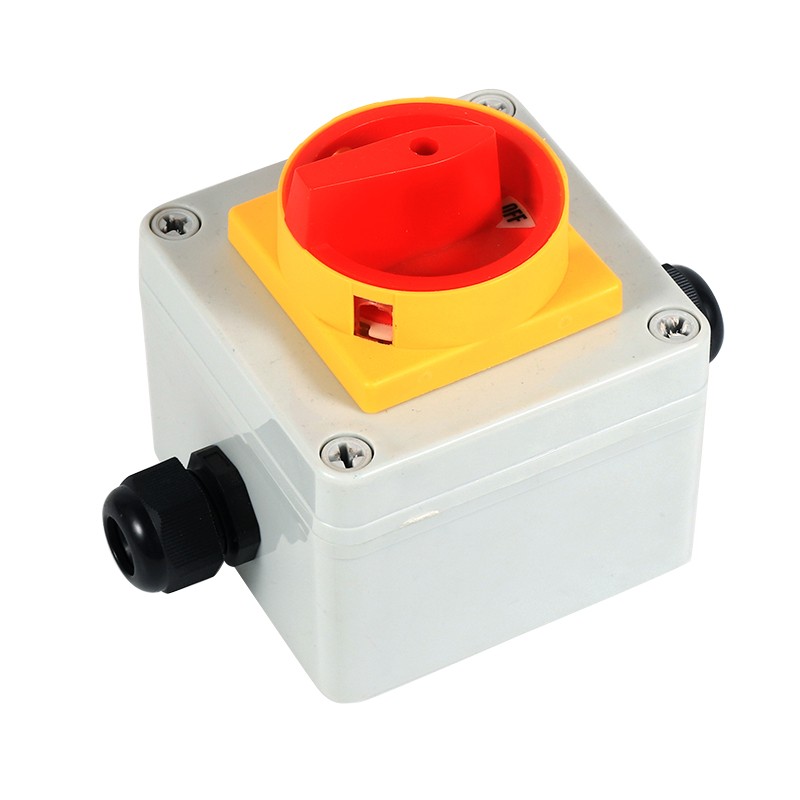

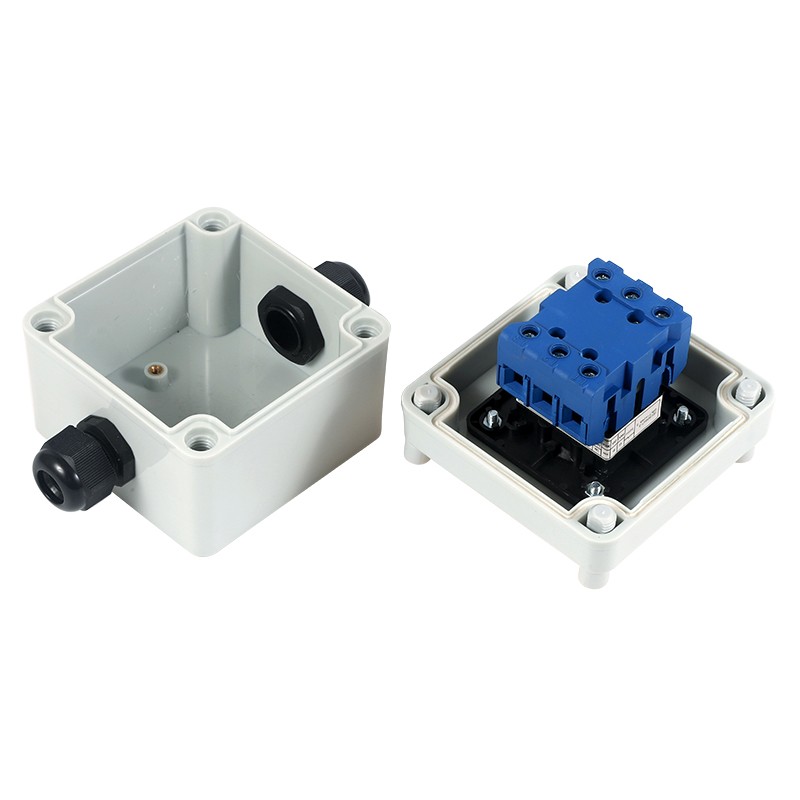

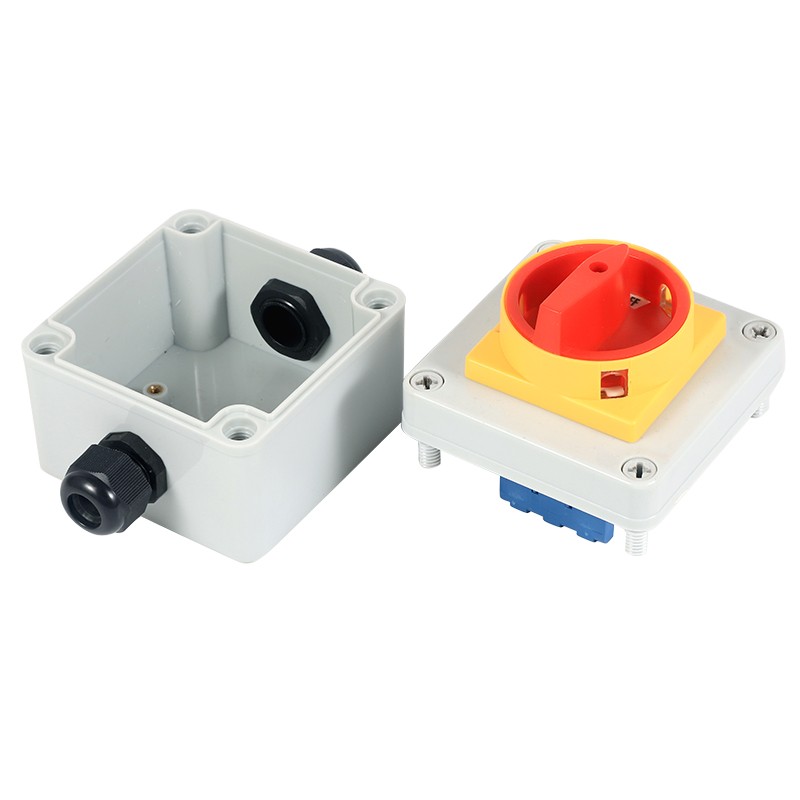

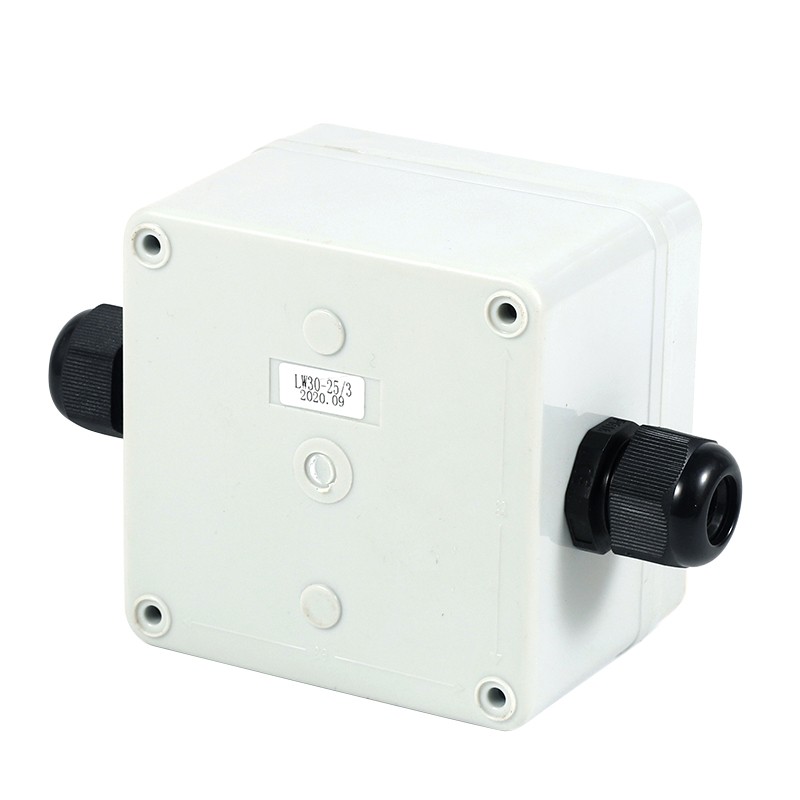

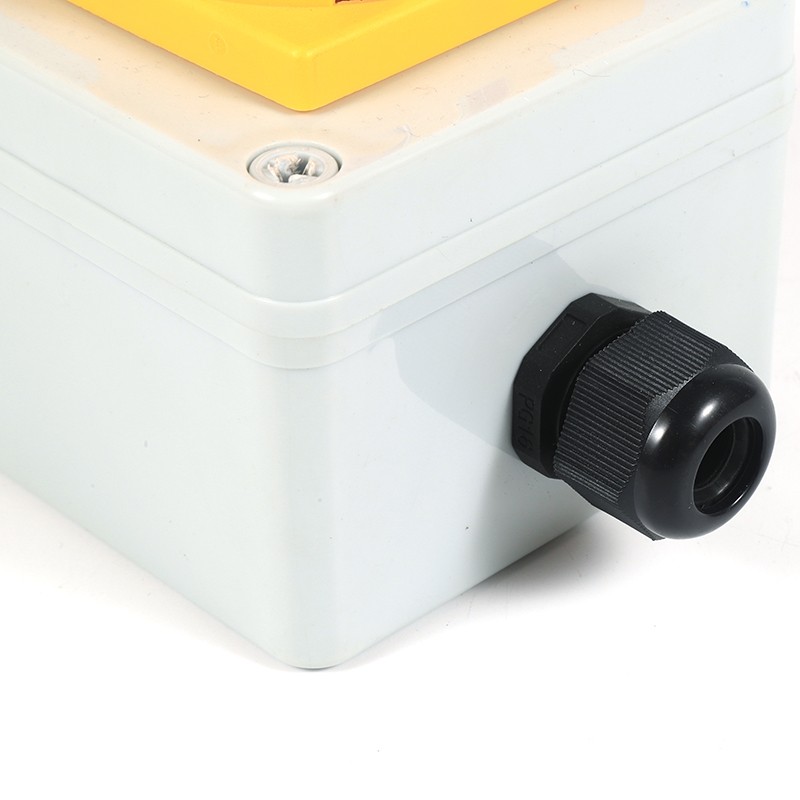

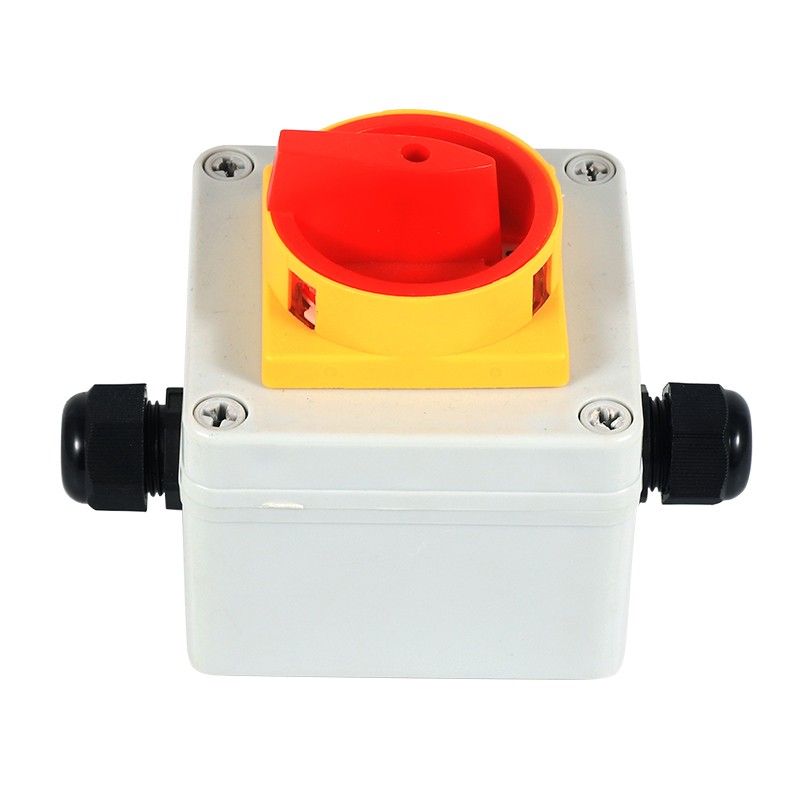

Внешний выключатель роторного кулачка с главным выключателем внешней коробки

Вы можете быть уверены, что выкупите выключатель роторного кулачка Lixin с помощью внешней коробки с мастером с нашей фабрикой. Продукт соответствует GB/T14048.3, GB/T14048.5 и сертификации EN60947-5-1. Переключатель серии W30 имеет небольшой размер, компактную структуру, изысканный выбор материала, хорошую изоляцию, функцию защиты пальцев, безопасность и надежность. Other contact blocks can be added to the 3-pole standard block without dismantling the switch.

Отправить запрос

Описание продукта

Как профессиональный производитель, мы хотели бы предоставить вам выключатель роторного кулачка Lixin с помощью мастер -выключателя. Переключатель переноса серии LW30 в основном используется в электрических цепях с AC 50 Гц, номинальным рабочим напряжением ниже 440 В и номинальным током до 100А. Он используется в качестве основного переключателя для вентиляционного оборудования, кондиционирования воздуха и систем водяного насоса. Он также может непосредственно контролировать двигатели с малой емкостью.

Продукт соответствует GB/T14048.3, GB/T14048.5 и сертификации EN60947-5-1.

Переключатели серии LW30 имеют полные спецификации, в том числе текущие уровни 20A, 25a, 32a, 40a, 63a, 80a и 100a.

[Переключатели серии W30 имеют небольшой размер, компактную структуру, выбор изысканного материала, хорошую изоляцию, функцию защиты пальцев, безопасную и надежную, а другие контактные блоки могут быть добавлены в стандартный блок с 3 полюсом без необходимости демонтировать переключатель.

Расстояние изоляции выключателей серии LW30 больше, чем другие аналогичные переключатели, скорость отключения быстрая, и она подходит для переключателей DC.

Условия работы роторного кулачкового переключателя с внешней коробкой главного выключателя

Нормальные условия труда

(1) температура окружающего воздуха не превышает +40 градусов, а средняя температура в течение 24 часов не превышает 25 ° C;

(2) Нижний предел температуры окружающего воздуха не превышает -25 ° C

(3) высота местоположения установки не превышает 2000 м;

(4) Когда максимальная температура составляет +40 ° C, относительная влажность воздуха не превышает 50%. Более высокая относительная влажность допускается при более низких температурах, таких как 90% при 20 ° C. Следует принять особые меры для борьбы с конденсацией, которая иногда происходит из -за изменений температуры.

Условия установки

(1) переключатель установлен в условиях окружающей среды уровня загрязнения 3;

(2) Установите в соответствии с инструкциями, предоставленными фабрикой.

Классификация

1. Согласно категориям использования

(1) AC-23A

(2) AC-3

2. в соответствии с уровнем защиты, предоставленным (1) без переключателя: IP20

(2) С помощью термопластичного герметичного переключателя коробки: IP65

Вспомогательный код спецификации

Количество уровней: 3 для третьего уровня, 4 для четвертого уровня

Дополнительные контакты: 0 без, 1 с боко установленными вспомогательными контактами

Промежуточный терминал: 0 без, 1 с нейтральным терминалом

Наземная терминал: 0 без, 1 с заземленным терминалом

Модель продукта и ее значение

Ликсин -переключатель роторного кулачка с параметрам внешней коробки главного переключателя (спецификация)

Спецификации модели	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Согласованный ток нагрева	25 (20)	32	40	63	80	100
Оцененное рабочее напряжение UE V	240 440	240 440	240 440	240 440	240 440	240 440
Номинальное значение LE/PE
AC-21A и/кВт	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7,5	22/5.5 22/11	30/7,5 30/15	43/11 43/22	57/18,5 57/30	70/22 70/37
AC-3 и/кВт	11,7/3 11,7/5,5	15/4 15/7,5	22/7,5 22/11	36/11 36/18.5	43/15 43/22	57/18,5 57/30
