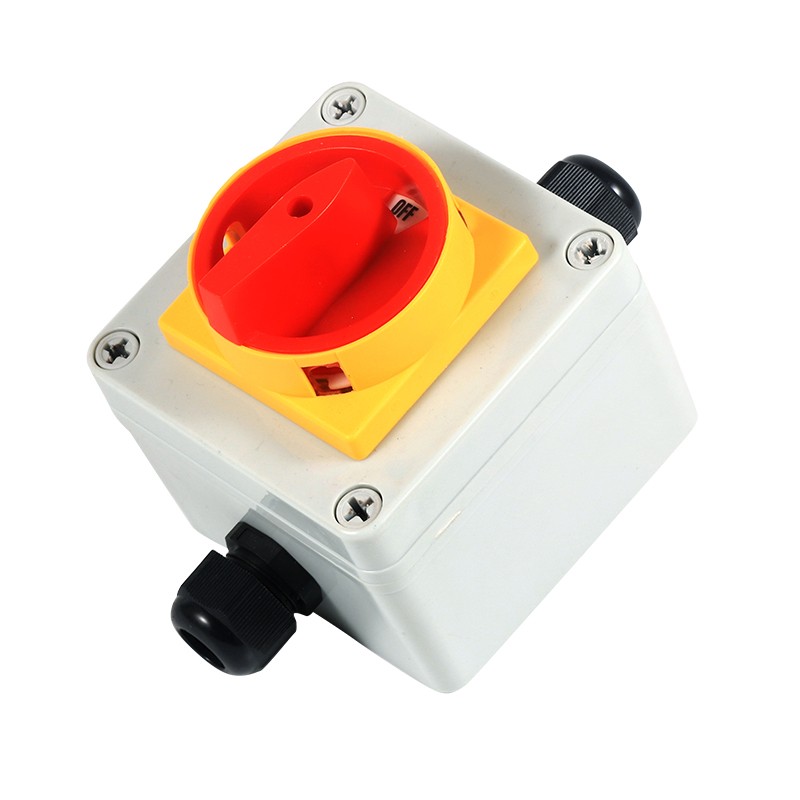

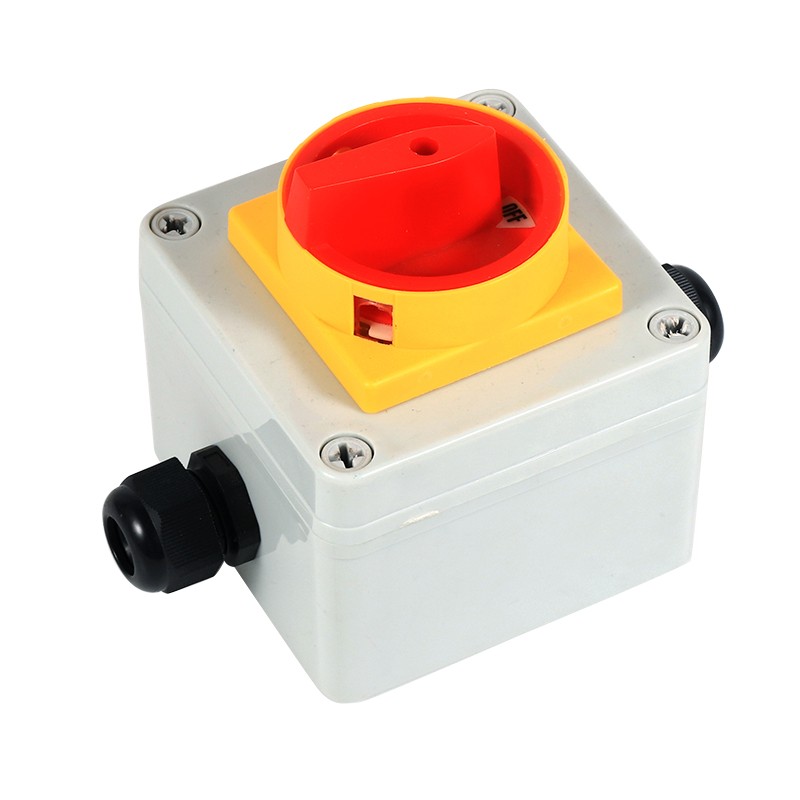

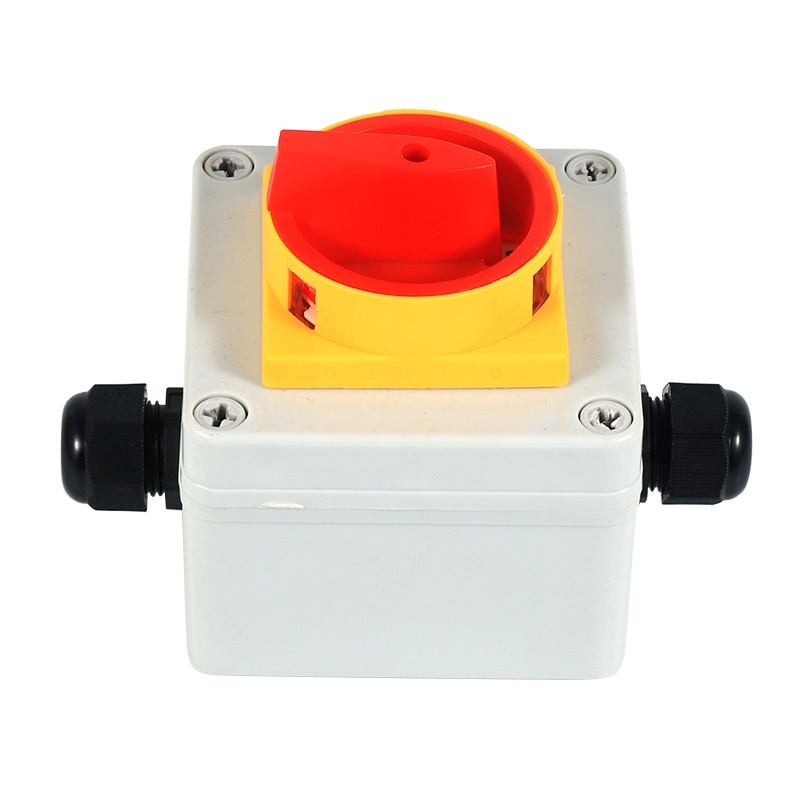

Будьте уверены при покупке 2-позиционного поворотного кулачкового переключателя Lixin на нашем заводе. Этот продукт соответствует стандартам сертификации GB/T14048.3, GB/T14048.5 и EN60947-5-1. Этот переключатель серии W30 отличается компактными размерами, элегантной конструкцией, тщательно подобранными материалами, отличной изоляцией, функцией защиты пальцев и надежной безопасностью. Кроме того, стандартный 3-полюсный блок позволяет добавлять другие контактные блоки без необходимости разборки выключателя.
В качестве профессиональных производителей мы с гордостью представляем вам 2-позиционный поворотный кулачковый переключатель Lixin. Наш безобрывный переключатель серии LW30 предназначен для использования в электрических цепях, работающих при переменном токе частотой 50 Гц, с номинальным напряжением до 440 В и максимальным номинальным током 100 А. В основном служит основным выключателем для систем вентиляции, кондиционеров, водяных насосов и способен напрямую управлять небольшими двигателями переменного тока.
Этот продукт полностью соответствует сертификатам GB/T14048.3, GB/T14048.5 и EN60947-5-1. Серия LW30 предлагает широкий спектр опций с номинальным током 20 А, 25 А, 32 А, 40 А, 63 А, 80 А и 100 А.

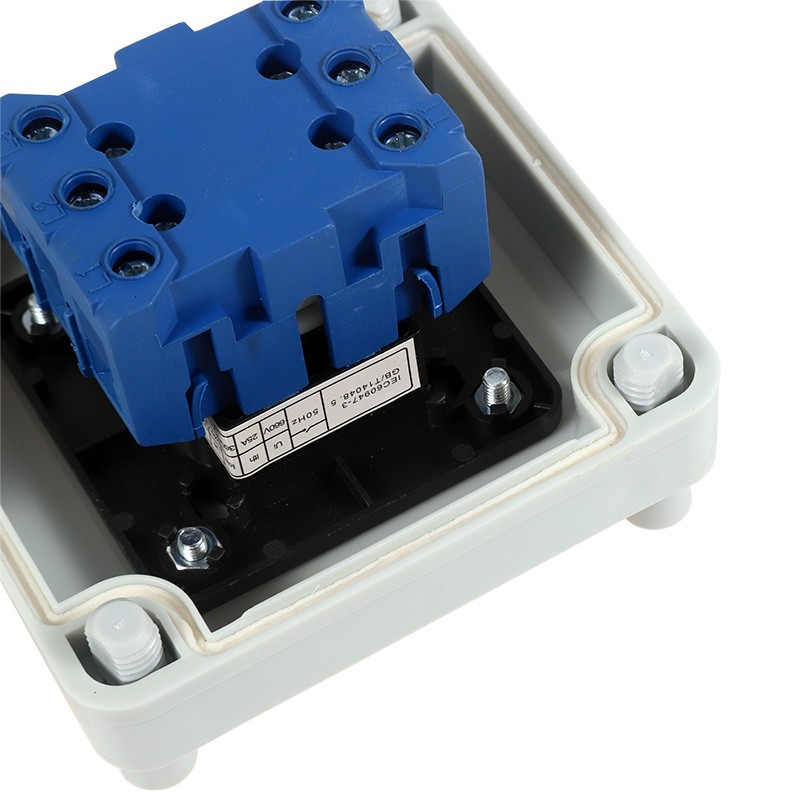

Серия LW30, отличающаяся компактными размерами, прочной конструкцией, тщательным выбором материалов, превосходной изоляцией и встроенной защитой пальцев, обеспечивает безопасность и надежность. Кроме того, дополнительные контактные блоки можно легко встроить в стандартный 3-полюсный блок, не требуя разборки.
Примечательно, что серия LW30 может похвастаться увеличенными изоляционными расстояниями по сравнению с аналогичными переключателями, что облегчает быстрое отключение и делает ее особенно подходящей для приложений постоянного тока.
Нормальные условия труда
(1) Температура окружающего воздуха не превышает +40 градусов, а средняя температура за 24 часа не превышает 25°С;
(2) Нижний предел температуры окружающего воздуха не превышает -25°C.
(3) Высота места установки не превышает 2000 м;
(4) При максимальной температуре +40°С относительная влажность воздуха не превышает 50%. Более высокая относительная влажность допускается при более низких температурах, например 90% при 20°C. Необходимо принять специальные меры для борьбы с конденсацией, которая иногда возникает из-за изменений температуры.
Условия установки
(1) Переключатель установлен в условиях окружающей среды уровня загрязнения 3;
(2) Установите в соответствии с инструкциями завода-изготовителя.
Классификация
1. По категориям использования
(1)АС-23А
(2)АС-3
2. В зависимости от предусмотренного уровня защиты (1) без распределительной коробки: IP20.

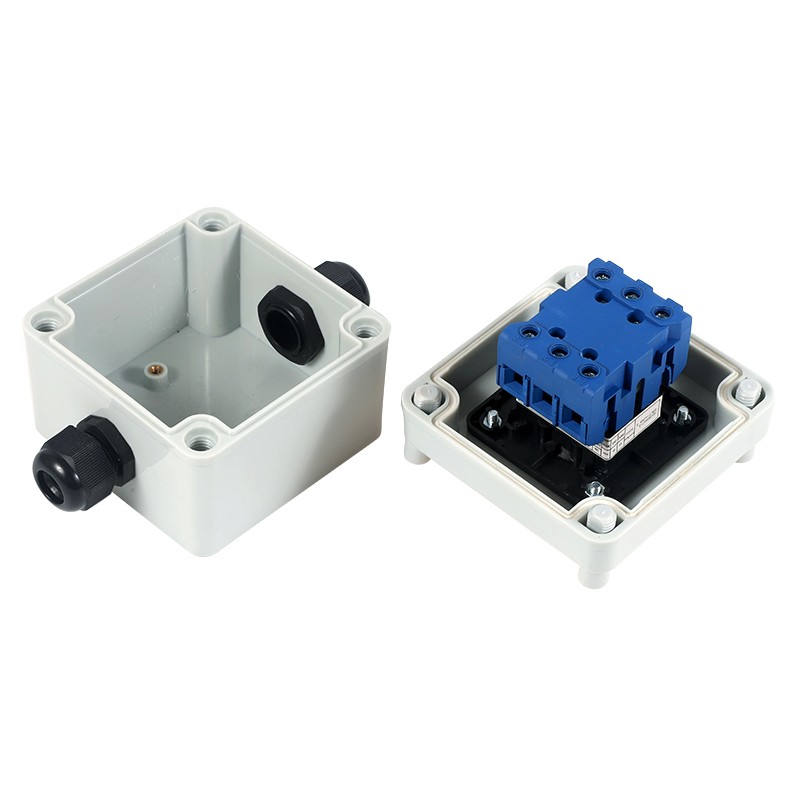

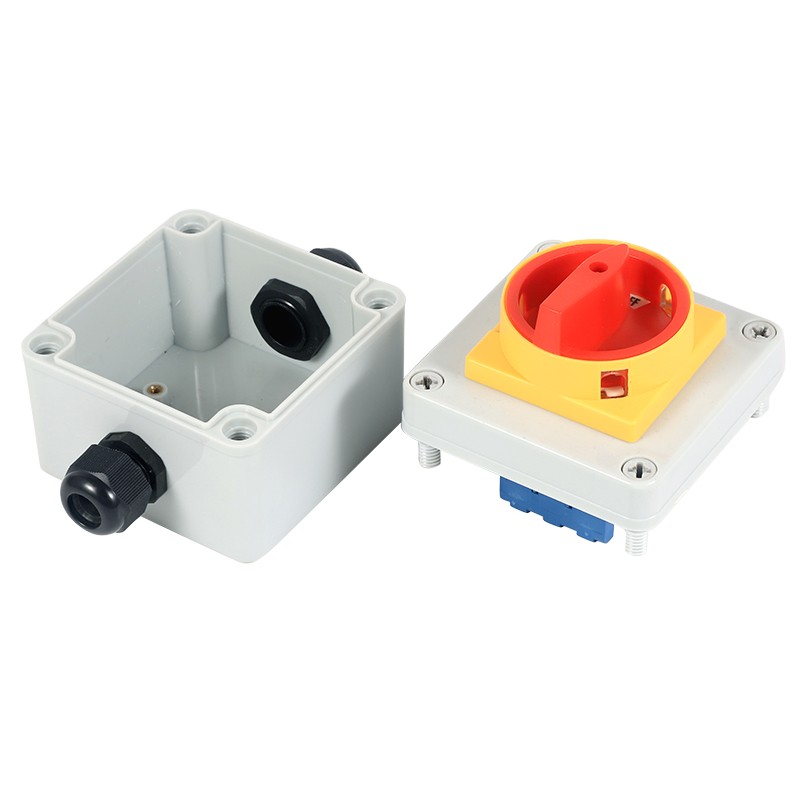

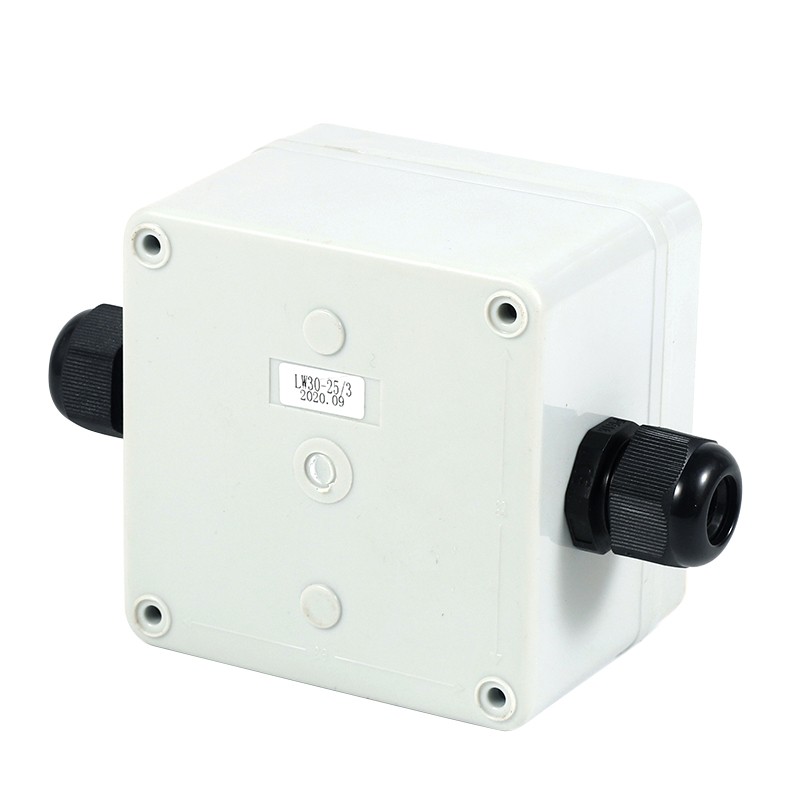

(2) С герметичной распределительной коробкой из термопластика: IP65.
Вспомогательный код спецификации
Количество уровней: 3 для третьего уровня, 4 для четвертого уровня.
Дополнительные контакты: 0 без, 1 с боковыми вспомогательными контактами.
Промежуточная клемма: 0 без, 1 с нейтральной клеммой
Клемма заземления: 0 без, 1 с клеммой заземления
Характеристики модели |
ЛВ30-25(20) |
ЛВ30-32 |
ЛВ30-40 |
ЛВ30-63 |
ЛВ30-80 |
ЛВ30-100 |
Согласованный ток нагрева lth A |
25(20) |
32 |
40 |
63 |
80 |
100 |
Номинальное рабочее напряжение Ue В |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
Номинальное значение le/Pe |
||||||
АС-21А А/кВт |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
АС-22А А/кВт |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
АС-23А А/кВт |
15/4 15/7,5 |
22/5,5 22/11 |
30/7,5 30/15 |
43/11 43/22 |
57/18,5 57/30 |
70/22 70/37 |
AC-3 А/кВт |
11,7/3 11,7/5,5 |
15/4 15/7,5 |
22/7,5 22/11 |
36/11 36/18,5 |
43/15 43/22 |
57/18,5 57/30 |
Номинальный рабочий день
8-часовая рабочая система/рабочая система с прерывистым циклом, рабочая частота 30 раз/ч.
Электрическая жизнь
10 000 раз для AC-23, 6 000 раз для AC-3, 2 000 раз для вспомогательных контактов
