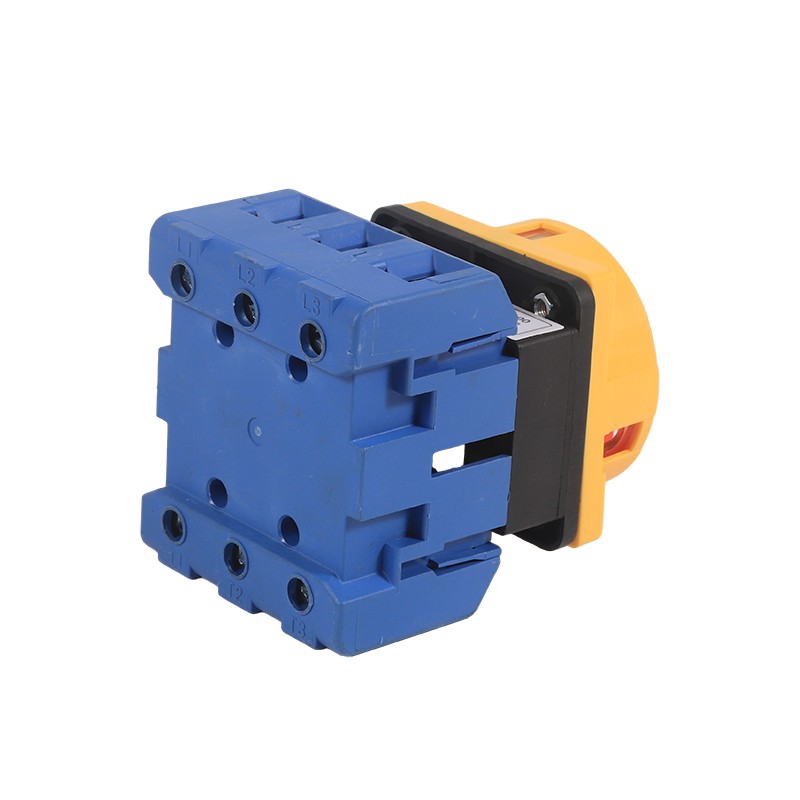

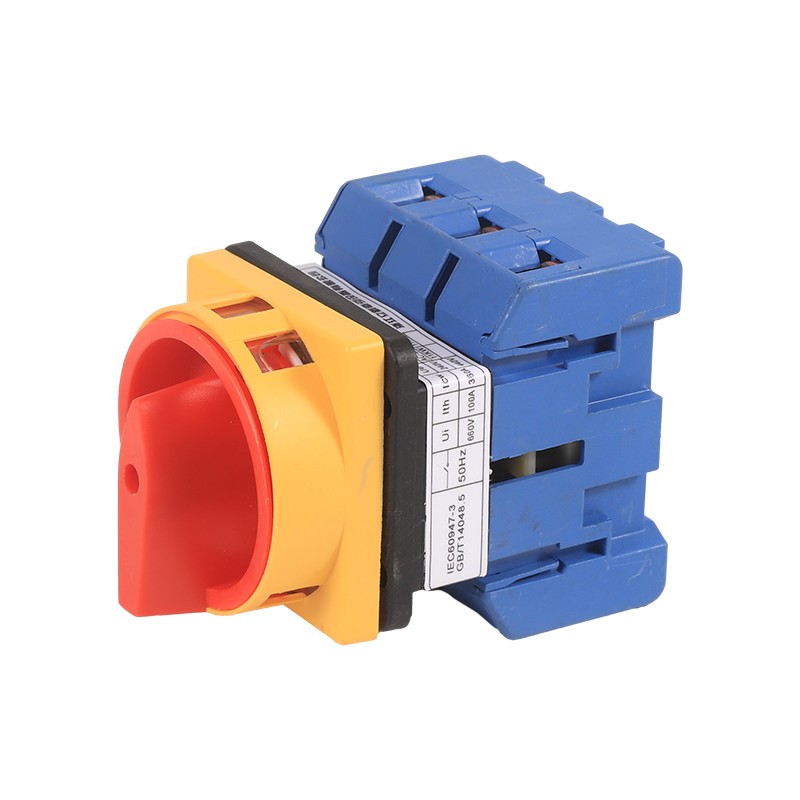

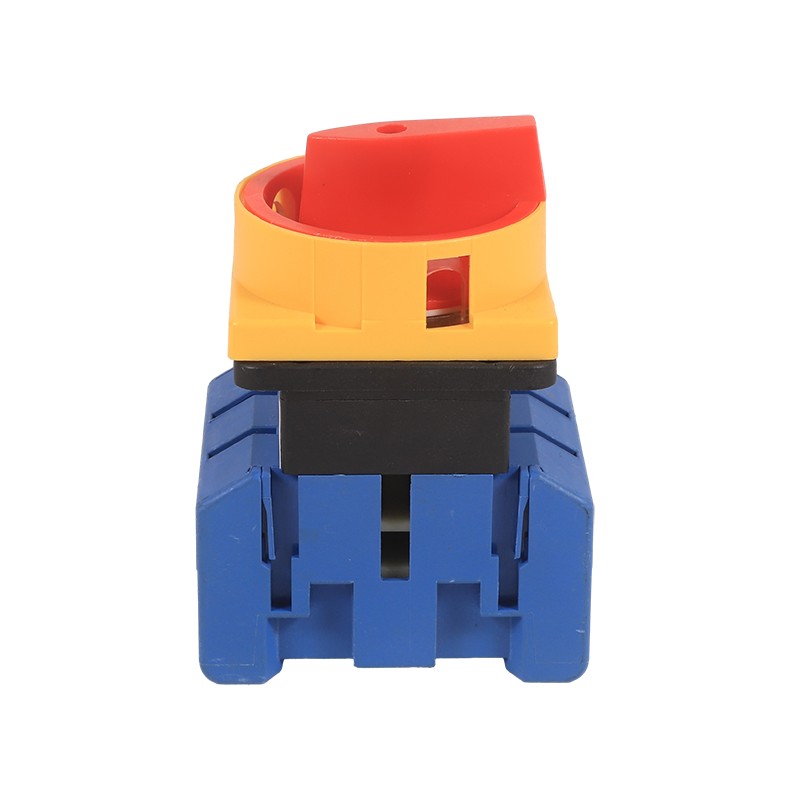

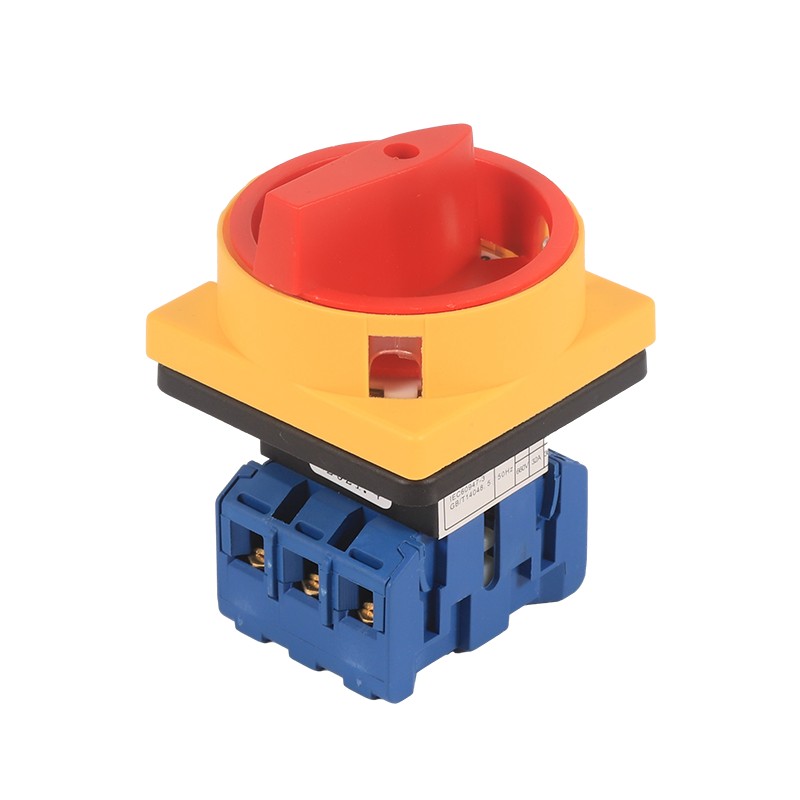

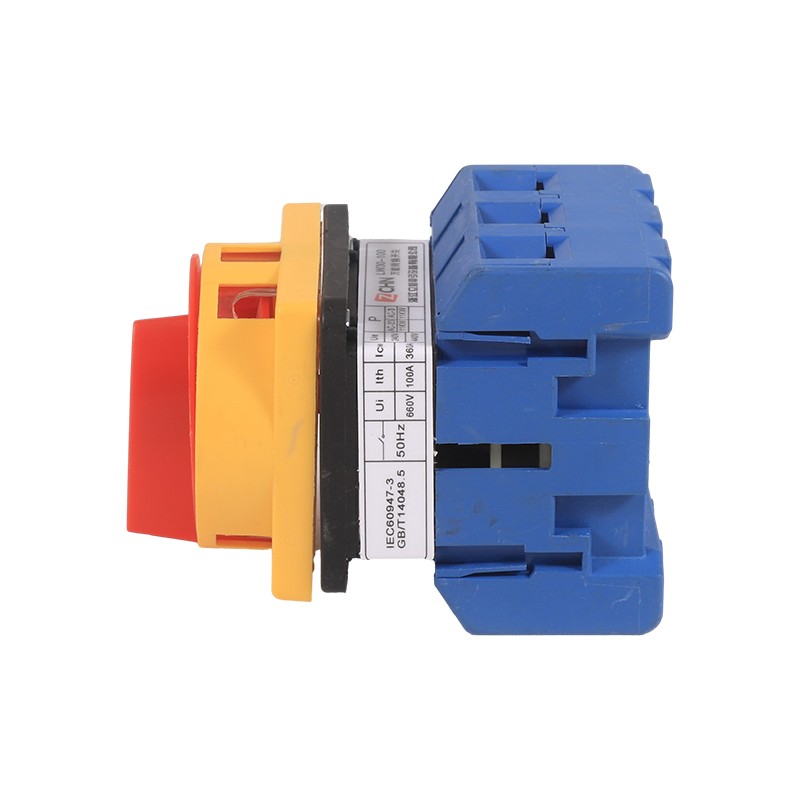

Universal Switch серии LW30

Universal Switch серии LW30-это электрическое устройство управления, интегрирующее многофункциональное и высокую надежность. Он используется в основном в промышленных и гражданских электрических системах с AC 50 Гц, номинальным рабочим напряжением 440 В и ниже и номинальным током до 100А. Благодаря отличной концепции электрической производительности и модульной конструкции, продукт широко используется в качестве основного устройства переключения питания в системе управления рисками, центрального кондиционирования воздуха, водоснабжения и дренажного насосного станции и других сцен.

Отправить запрос

Описание продукта

Переключатель LW30 имеет преимущества небольшого размера, компактной структуры, выбора изысканного материала, хорошей изоляции, функции защиты пальцев, безопасности и надежности, вы можете добавить другие контактные блоки на 3-полюсном стандартном блоке без удаления переключателя, расстояние изоляции переключателя больше, чем другие аналогичные переключатели, быстрое отключение, подходящее для переключателя DC.

Эта серия переключателей принимает составную структуру высокопрочных инженерных пластмасс и высококачественных сплавов контактных материалов и максимизирует использование пространства посредством трехмерной компоновки контактов. The core component adopts alloy double break contact system, with the patent design of fast breaking mechanism, effectively inhibit the arc generation. Продукты прошли сертификацию системы управления качеством ISO9001, а также CCC и другие международные сертификаты. Благодаря своей компактной структуре, превосходной производительности безопасности и гибкой схемой конфигурации эта серия коммутаторов стала важным электрическим компонентом в интеллектуальных зданиях, промышленной автоматизации и новых энергетических полях.

Условия работы серии серии LW30.

Нормальные условия труда

(1) температура окружающего воздуха не превышает +40 градусов, а средняя температура в течение 24 часов не превышает 25 ° C;

(2) Нижний предел температуры окружающего воздуха не превышает -25 ° C

(3) высота местоположения установки не превышает 2000 м;

(4) Когда максимальная температура составляет +40 ° C, относительная влажность воздуха не превышает 50%. Более высокая относительная влажность допускается при более низких температурах, таких как 90% при 20 ° C. Следует принять особые меры для борьбы с конденсацией, которая иногда происходит из -за изменений температуры.

Условия установки

(1) переключатель установлен в условиях окружающей среды уровня загрязнения 3;

(2) Установите в соответствии с инструкциями, предоставленными фабрикой.

Классификация

1. Согласно категориям использования

(1) AC-23A

(2) AC-3

2. в соответствии с уровнем защиты, предоставленным (1) без переключателя: IP20

(2) С помощью термопластичного герметичного переключателя коробки: IP65

Вспомогательный код спецификации

Количество уровней: 3 для третьего уровня, 4 для четвертого уровня

Дополнительные контакты: 0 без, 1 с боко установленными вспомогательными контактами

Промежуточный терминал: 0 без, 1 с нейтральным терминалом

Наземная терминал: 0 без, 1 с заземленным терминалом

Модель продукта и ее значение

Lixin LW30 серия нагрузки отключить изменение по параметру переключения (спецификация)

Спецификации модели	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Согласованный ток нагрева	25 (20)	32	40	63	80	100
Оцененное рабочее напряжение UE V	240 440	240 440	240 440	240 440	240 440	240 440
Номинальное значение LE/PE
AC-21A и/кВт	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7,5	22/5.5 22/11	30/7,5 30/15	43/11 43/22	57/18,5 57/30	70/22 70/37
AC-3 и/кВт	11,7/3 11,7/5,5	15/4 15/7,5	22/7,5 22/11	36/11 36/18.5	43/15 43/22	57/18,5 57/30
