Комплексное введение серии LW30 Universal Chielpover Switch

LW30 Series Universalпереключатель сменыявляется высокопроизводительным продуктом, широко используемым в поле электрического контроля Китая. Он производится многими известными электрическими компаниями, включая бренд Changxin, Changjiang Electric и другие бренды. Благодаря своей компактной структуре, разнообразным функциям и надежной производительности, эта серия продуктов стала идеальным выбором для вентиляционного оборудования, систем кондиционирования воздуха и управления водяными насосами. Ниже приводится всестороннее введение в серию LW30 из нескольких измерений, таких как технические параметры, функции продукта и поля приложения.

1. Обзор продукта и основные параметры

LW30 Series Universalпереключатель сменыявляется многоцелевым компонентом электрического управления, в основном подходит для электрических цепей с AC 50 Гц, номинальное рабочее напряжение ниже 440 В, напряжение постоянного тока ниже 240 В и номинальный ток от 20А до 100А. Продукт соответствует национальному стандарту GB14048.3 и международным стандартом IEC60947-3, и имеет хорошее признание рынка и международную совместимость.

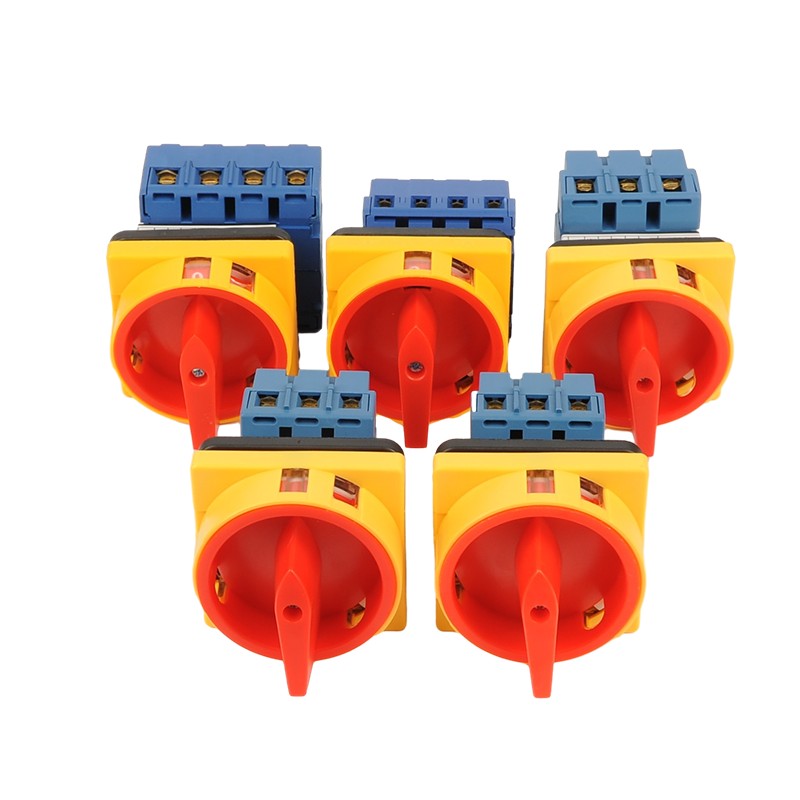

Переключатель смены

Эта серия продуктов имеет полный спектр спецификаций, в том числе текущие уровни 20A, 25a, 32a, 40a, 63a, 80a и 100a, которые могут соответствовать требованиям управления различными силовыми нагрузками. Оценное напряжение изоляции достигает 690 В, с хорошей электрической изоляцией. Продукт принимает модульную конструкцию, и другие контактные блоки могут быть добавлены в 3-полюсном стандартном блоке без необходимости удаления всего переключателя, что значительно улучшает удобство установки и технического обслуживания.

2. Особенности продукта и преимущества дизайна

Серия LW30 переключатели сменыИметь много выдающихся функций дизайна и преимуществ производительности:

(1) Компактная структура и небольшой размер: оптимизированный дизайн уменьшает размер продукта, обеспечивая при этом производительность, что облегчает установку в ограниченном пространстве. Размер панели имеет различные спецификации, такие как 64 × 64 мм в зависимости от модели.

(2) Конструкция безопасности охраны пальцев. Функция охраны пальцев специально разработана для эффективного предотвращения случайного прикосновения пальцев во время эксплуатации, тем самым повышая безопасность использования.

(3) Отличная электрическая производительность: расстояние изоляции больше, чем другие переключатели того же типа, а скорость отключения быстро, что подходит как для цепей переменного тока, так и для постоянного тока.

(4) Гибкий режим работы: операция преобразования продукта является гибкой и обеспечивает различные варианты установки, включая монтаж панели, монтаж базового монтажа, монтаж с одним отверстием и монтаж базового блокировки и т. Д.

(5) Высокая надежность: выбор материала является изысканным, производительность изоляции хороша, а контактная система использует высококачественные материалы для обеспечения долгосрочной надежности.

(6) Возможность модульного расширения: модульная конструкция позволяет добавлять дополнительные контактные блоки без разборки переключателя, что облегчает расширение системы и регулировку функции.

3. Технические параметры

Серия LW30 имеет богатые и всеобъемлющие технические параметры, и различные модели оптимизированы для различных сценариев применения:

(1) Номинальные электрические параметры:

- Оцененное напряжение изоляции: 690 В

- Оцененное рабочее напряжение: AC 440V, DC 240V

- Оценка теплового тока (ITH): от 20А до 100а

- рейтинг эксплуатационного тока (LE): 240V/440V

(2) Нагрузка емкость:

- AC-21A Приложение: от 20А до 100а

- AC-22A Приложение: от 20А до 100а

- AC-23A.

- Приложение AC-3 (управление двигателем): с 11,7a до 57a (соответствует мощности от 3 кВт до 30 кВт)

(3) Механические характеристики:

- Частота эксплуатации: 120 раз в час

- Механическая жизнь: 0,1 × 10⁶ раз

- Электрический срок службы: 0,03 × 10⁶ раз

(4) Размеры установки:

- Панельная модель модели: от 64 × 42 × 54 мм до 64 × 70 × 80 мм

- Расстояние между отверстиями: 48 × 48 мм

- Диаметр отверстия установки: φ10 мм или φ4,2 мм

(5) Экологическая адаптивность:

- Рабочая среда Температура: от -5 до +40 ℃

- Средняя температура в течение 24 часов не превышает +35 ℃

- Высота не превышает 2000 метров

4. Основные области применения

Universal серии LW30переключатель сменышироко используется во многих областях из -за ее превосходной производительности и широкой адаптивности:

(1) Система HVAC:

- Основной переключатель управления вентиляционным оборудованием

- Режим переключения системы кондиционирования воздуха

- Запуск и остановку контроля системы водяного насоса

(2) Поле промышленного контроля:

- Прямое управление двигателем переменного тока малой емкости (максимум 37 кВт)

- Переключатель испытательного оборудования для выбора и переключения тестовых цепей

- Контроль измерения измерения фазы электрических измерительных приборов

(3) Система распределения мощности:

- Переключатель дистанционного управления оборудованием для распределения питания

- Устройство переключения питания для реализации преобразования основного и резервного источника питания

- Переключатель управления цепи, чтобы реализовать переключение различных состояний цепи

(4) Специальные случаи применения:

- Модели с дверными замками могут использоваться для управления питанием важного оборудования

- Защитные модели подходят для некоторых требований к определенным требованиям к защите

- Управление и переключение цепей постоянного тока

5. Руководство по классификации и выбору модели

Серия LW30 может быть разделена на несколько моделей в соответствии с текущим уровнем и методом установки. Пользователи могут выбирать в соответствии с фактическими потребностями:

(1) Выберите на текущем уровне:

-Небольшое текущее применение (20A-32A): LW30-20, LW30-25, LW30-32

-Средний текущий приложение (40A-63A): LW30-40, LW30-63

-Большое текущее применение (80A-100A): LW30-80, LW30-100

(2) Выберите методом установки:

- Тип монтажа панели: подходит для монтажа панели управления шкафом

- Базовый тип монтажа: может быть установлен на 35 -миллиметровом стандартном рельсе

- Тип монтажа с одним отверстием: подходит для случаев с ограниченным пространством

- Базовый тип монтажа с блокировкой дверей: используется в тех случаях, когда необходимо предотвратить недостатки

(3) Выберите по специальной функции:

- Стандартный тип: соответствует основным требованиям управления

- Защитный тип: с защитной крышкой, подходящей для суровых средств

- Заблокируемый тип: оснащен механизмом замка для предотвращения несанкционированной работы

6. Меры предосторожности для установки и использования

Чтобы обеспечить безопасную и надежную работу переключателей LW30 Series, необходимо принимать следующие меры предосторожности во время установки и использования:

(1) Инспекция предварительной установки:

- Убедитесь, что модель коммутатора соответствует нагрузке

- Проверьте, является ли внешний вид переключателя неповрежденным и гибким эксплуатационным механизмом

- Проверьте, соответствуют ли электрические параметры системными требованиями

(2) Требования к установке:

- открытые отверстия строго в соответствии с размерами продукта

- Убедитесь, что поверхность установки плоская, чтобы избежать концентрации напряжения

- Терминалы проводки должны быть прочно подключены, чтобы избежать свободных соединений

(3) Используйте среду:

- Избегайте использования во влажных, пыльных или коррозионных средах

- Температура окружающей среды не должна превышать указанный диапазон продукта

- Регулярно проверяйте состояние переключателя и вовремя очистите пыль

(4) Техническое обслуживание:

- регулярно проверяйте состояние контакта и при необходимости очистите контакты

- Проверьте, является ли эксплуатационный механизм гибким, и добавьте смазку при необходимости

- Переключатели, которые не используются в течение длительного времени, должны регулярно работать несколько раз, чтобы сохранить гибкость механизма

Universal серии LW30переключатель сменыстал важным выбором в области промышленного контроля с его всеобъемлющими показателями, разнообразными моделями и широкой применимостью. Будь то традиционный электрический управление или современную систему автоматизации, серия LW30 может предоставить надежные и гибкие решения. Благодаря разумному выбору и правильной установке и использованию, его преимущества в производительности могут быть полностью использованы для обеспечения безопасных и надежных гарантий работы для различных систем управления электрическим управлением.
