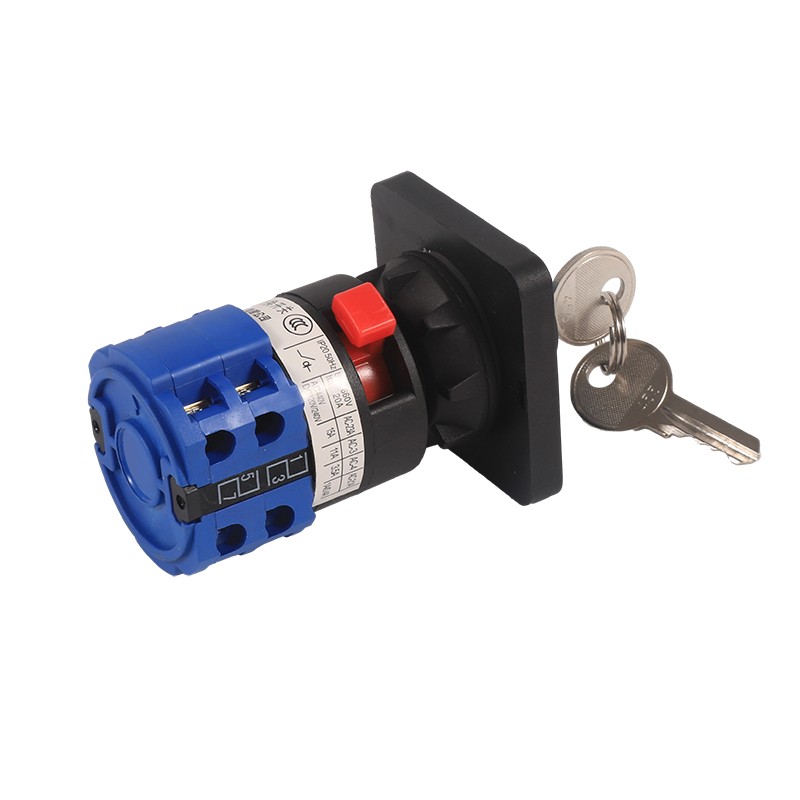

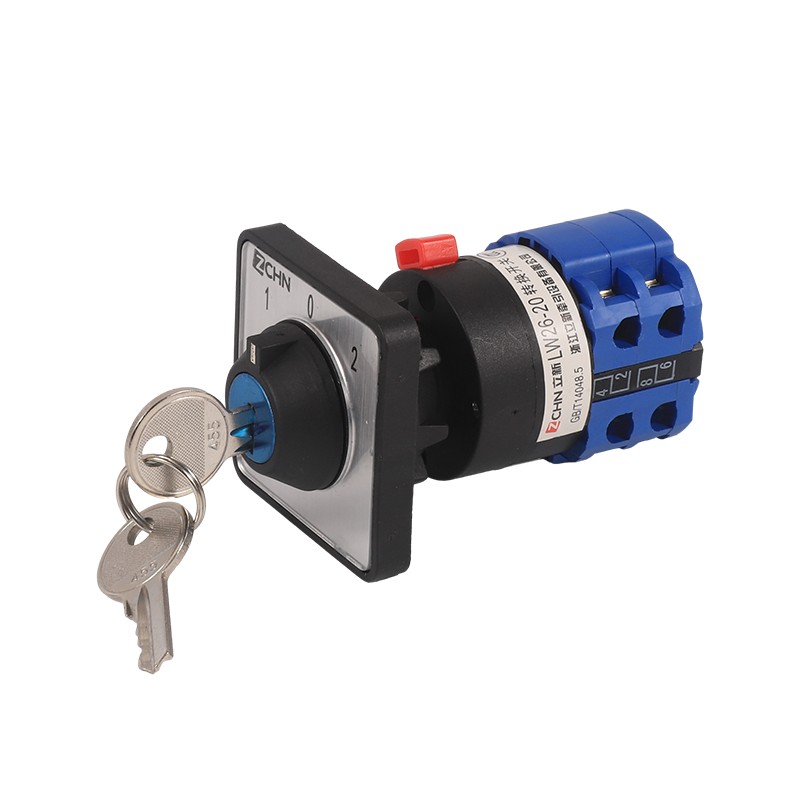

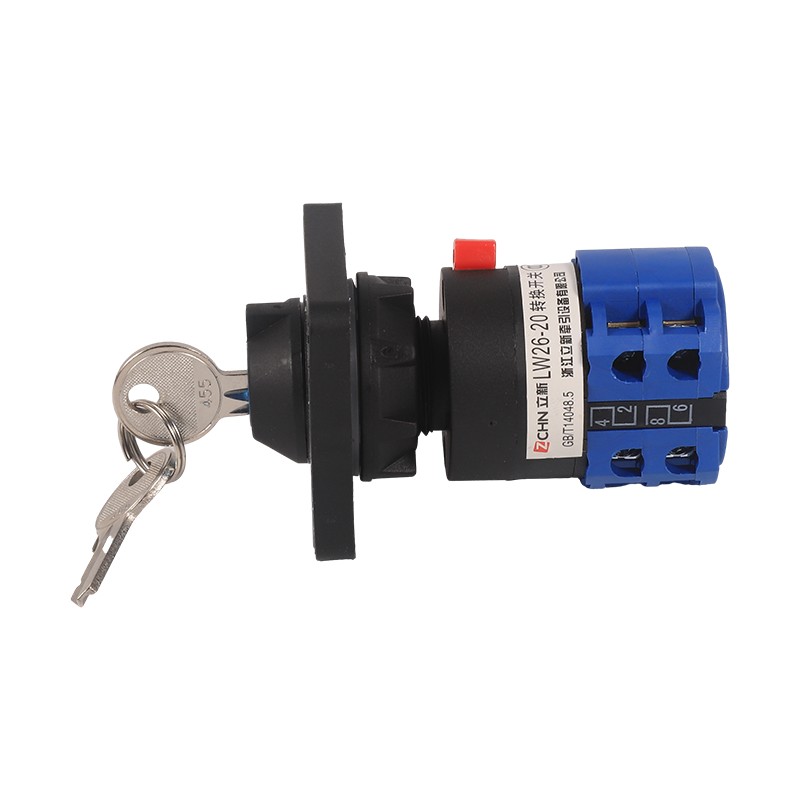

LW26-20A с кулачковым переключателем с замком для изменения скорости

LW26-20A с кулачковым переключателем с блокировкой для изменения скорости — ваш лучший выбор. Переключатель эффективно управляет и регулирует скорость двигателей и оборудования, обеспечивая плавный переход между различными настройками скорости. Этот переключатель подходит для различных применений и идеально подходит для управления двигателями в различных промышленных и коммерческих условиях, включая конвейерные системы, вентиляторы, насосы и другое оборудование, требующее регулирования скорости.

Модель:LW26-20A/2P WITH LOCK

Отправить запрос

Описание продукта

LW26-20A с кулачковым переключателем с замком для изменения скорости

Область применения

Подходит для использования в цепях переменного тока частотой 50 Гц, номинальным рабочим напряжением 440 В и ниже, напряжением постоянного тока 240 В и ниже, номинальным током до 160 А.

Функциональное использование

Их можно использовать в качестве переключателей управления цепями, переключателей испытательного оборудования, переключателей управления двигателями, переключателей главного управления и переключателей для сварочных аппаратов и т. д. Для операций управления или переключения их можно использовать для ручного и нечастого переключения цепей.

Производные устройства блокировки можно использовать в качестве выключателей питания для критически важного оборудования, чтобы предотвратить неправильное использование и контролировать работу неуполномоченного персонала.

Характеристики производительности

Небольшой размер, многофункциональность: компактная конструкция позволяет выполнять различные функции переключения цепей в небольшом пространстве.

Выбор материалов: для обеспечения качества продукции и надежной работы необходимо использовать высококачественные материалы.

Хорошая изоляция: высокие изоляционные характеристики обеспечивают безопасность использования.

Гибкая операция преобразования: простота в эксплуатации, ручка приводит в движение вал ротора и кулачок для включения или выключения контактов, позволяет легко осуществлять переключение различных цепей.

Технические параметры

Номинальное напряжение изоляции: 660 В.

Номинальный ток нагрева: 20А.

Номинальное рабочее напряжение: 240 В переменного тока, 440 В постоянного тока, 240 В постоянного тока.

Номинальный рабочий ток: разные значения тока в разных категориях использования, например. 20А в категориях использования АС-21А, АС-22А; 15А в категории использования AC-23A.

Габаритные и монтажные размеры

Панель квадратная, внешний размер 48×48 мм, установочный размер следует определять в соответствии с конкретной моделью, например, модель LW26-20M1, установочный размер 36×36 мм.

Lixin LLW26-20A с замкомКулачковый переключатель для изменения скорости Сочетание режима работы и положения привода

Элементы управления способ	черта обозначение		Положение привода
Самовоспроизводящийся тип	A	0°30°	0-45°	0°-60°
	B	30°-0°30°	45°0°-45°	60°0°-60°
	X	60-30=0°30-60°
Тип локации	C	0°30°	0°45°	0°60°
	D	30°0°30°	45°0°45°	60°0°60°
	E	30°0°30°60°	45°0°45°90°	60°060120°
	F	60°30°0°30°60°	90°45°0°45°90°	60°0°60°120°180°
	G	60°30°0°30°60°90°	90°45°0°45°90°135°	120°60°0°60°120°180°
	H	90°60°30°0°30°60°90°	135°90°45°0°45°90°135°
		90°60°30°0°30°60°90°120°	135°90°45°0°45°90°135°180°
	J	120°90°60°30°0°30°60°90°120°
	K	120°90°60°30°0°30°60°90°120°150°
	L	150°120°90°60°30°0°30°60°90°120°150°
	M	150°120°90°60°30°0°30°60°90°120°150°180°
	N		45° 45°	30°30°
	P				90°0°90
	T				0*90°
	V				90°0°
	R				270°0°90°180°
ориентация Самовоспроизводящийся тип	Q	30°0°-30°	45-0°45°
	S	30°-0°60°	90°0°-45
	W		90-45°0°45-90°
	Z	120°-90°0⁰-30°	135°-90°0⁶-45°

Кулачковый переключатель Lixin Lw26 63 для изменения скорости, спецификация типа

Типовая спецификация	ЛВ26-10 LW26-10G LW26-10X	ЛВ26-20 LW26-20X LW26-20C	ЛВ26-25	LW26-32 LW26-32F	ЛВ26-40 ЛВ26-40Ф	LW26-63 LW26-63F	LW26-125	ЛВ26-160	ЛВ26-250	LW26-315
Уи В.	660/690	660	660	660	660	660	660	660	660	660
Это А	10	20	25	32	40	63	125	160	250	315
Уэ В.	240440	24110240440	24110240440	240440	240440	240440	240440	240 440	240440	240440
тот
АС-21А АС-22А А	1010	20 20	25 25	32 32		63 63	100 100	150 150	200200	315 315
AC-23A А	7.57.5	15 15	22 22	30 30	37 37	57 57	90 90	135 135		265 265
AC-3 А	5.55.5	11 11	15 15	22 22	30 30	36 36	75 75	95 95		110 110
AC-4 А	1.751.75	3.5 3.5	6,5 6,5	11 11		15 15	30 30	55 55		95 95
AC-15 А	2.51.5	5 4	8 5	14 6
DC-13 А		12 0,40,4	20 0,5 0,5
Номинальная мощность управления P
AC-23A кВт	1,8 3	3,7/2,5 7,5/3,7	5,5/311/5,5	75/415/75	185/918.5/9	15/1030/18,5	30.1545.22	37/2275/37		75/37132/55
AC-2 КВт	2.53.7	4 7,5	5.5 11	75 15		185 30	30 45	37 55		55 95
AC-3 кВт	1.52.2	22 марта 5,5/3	4/3 7,5/3,7	55/411/5,5	15/7.515/7.5	618.5.11.11	15/7.530/13	22/1137/18,5		37/2255/30
AC-4 КВт	0.370.55	0,55/0,751,5/1,5	1,5/1,13/2,2	27/1.555/3		55/2475/4	6/312/5,5	10/415/7,5		15/7.525/11

Кулачковый переключатель Lixin Lw26 63 для изменения скорости Нормальное рабочее состояние

1. Температура окружающего воздуха не превышает +40°С, а средняя температура за 24 часа не превышает 25°С.

2. Нижний предел температуры окружающего воздуха не превышает минус 25°С.

3. Высота места установки не превышает 2000м.

4. При максимальной температуре +40°С относительная влажность воздуха не превышает 50%. Более высокая относительная влажность может допускаться при более низких температурах, например, достигая 90% при 20°C. Необходимо принять специальные меры для устранения конденсации, иногда вызванной изменениями температуры.

Lixin Lw26 63 Кулачковый переключатель для изменения скорости Условия установки

1. Выключатель установлен в среде с уровнем загрязнения 3.

2. Установка должна выполняться в соответствии с инструкциями нашего завода.

Кулачковый переключатель Lixin Lw26 125a Габаритные и монтажные размеры
