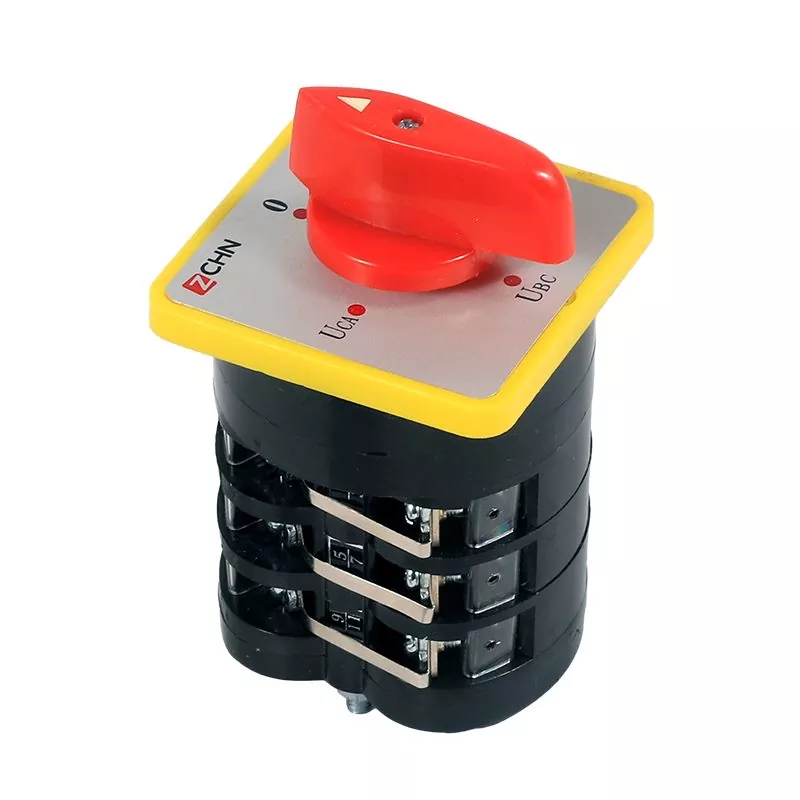

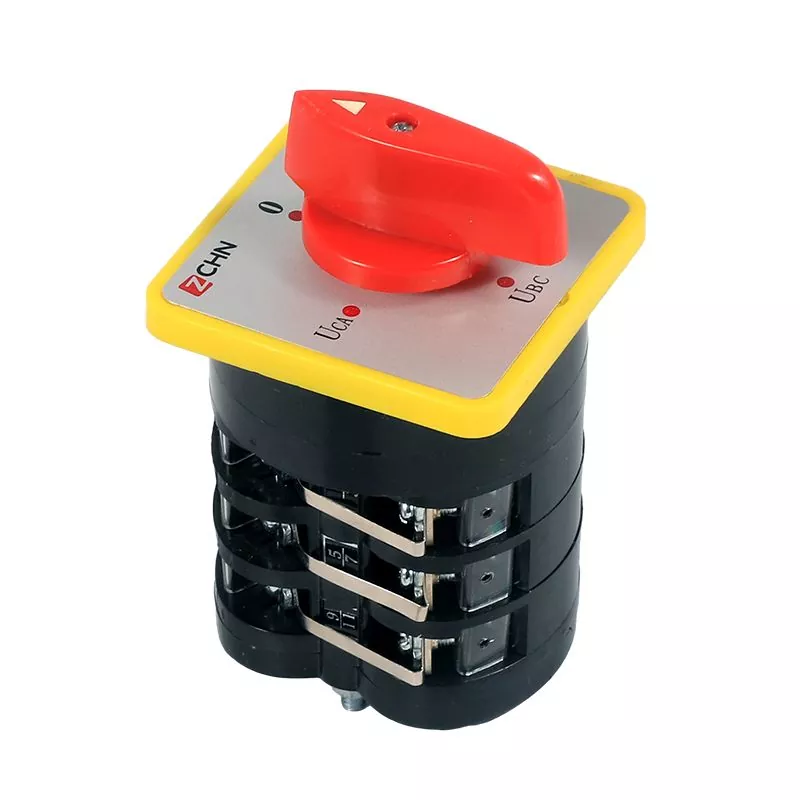

Поворотный кулачковый переключатель LW5D с защитой окружающей среды, разработанный для защиты окружающей среды, предназначен для переключения электрических цепей управления внутри цепей, а также может напрямую управлять запуском двигателя, реверсивным переключением, регулировкой скорости и многим другим.
Этот универсальный переключатель с защитой от окружающей среды разработан для обеспечения плавной и надежной работы в различных электрических приложениях, обеспечивая плавный переход между различными функциями управления. Будь то управление электрическими цепями или управление работой двигателя, поворотный кулачковый переключатель LW5D с защитой окружающей среды обеспечивает гибкость и точность.
Этот коммутатор, созданный с учетом требований по защите окружающей среды, выдерживает сложные условия эксплуатации, сохраняя при этом оптимальную производительность. Его прочная конструкция и расширенные функции, включая меры по защите окружающей среды, делают его надежным выбором для требовательных промышленных и коммерческих сред.
Сертифицированный в соответствии со строгими стандартами качества, включая [стандарты сертификации], поворотный кулачковый переключатель LW5D с защитой окружающей среды обеспечивает соответствие отраслевым нормам и обеспечивает спокойствие пользователей. Благодаря широкому спектру применения и прочной конструкции, включая функции защиты окружающей среды, этот коммутатор обеспечивает исключительную производительность и надежность в различных условиях.
использовать |
Главный контроль |
Двигатель прямого управления |
Это А |
16 |
16 |
Уэ В |
125220250380400500 |
380 |
тот |
||
АС-15 А |
4.6 2.6 2.0 |
|
АС-3 А |
12 |
|
AC-4 А |
3.5 |
|
DC-13 Двойная точка разрыва A |
0,55 0,27 0,14 |
|
DC-13 Четыре точки разрыва A |
0,82 0,41 0,20 |
Механический срок службы: 0,3×10⁶ циклов, при рабочей частоте 300 циклов в час.
Электрический срок службы:
- Для AC-15 и DC-13: 0,1×10⁶ циклов, с рабочей частотой 300 циклов в час.
- Для AC-3: 0,1×10⁶ циклов, с рабочей частотой 120 циклов в час.
- Для AC-4: 0,1×10⁶ циклов, с рабочей частотой 120 циклов в час.
(Примечание: AC-15 и DC-13 относятся к конкретным типам электрических нагрузок, а AC-3 и AC-4 относятся к различным режимам переключения двигателей переменного тока.)
Режим работы |
Код функции |
Положение привода |
Самовоспроизводящийся тип |
A |
0°-45° |
B |
45°→0°-45° |
|
Тип локации |
C |
0° 45° |
D |
45° 0° 45° |
|
E |
45° 0° 45° 90° |
|
F |
90° 45° 0° 45° 90° |
|
G |
90° 45° 0° 45° 90° 135° |
|
H |
135° 90° 45° 0° 45° 90° 135° |
|
l |
135° 90° 45° 0° 45° 90° 135° 180° |
|
J |
120° 90° 60° 30° 0° 30° 60° 90° 120° |
|
K |
120° 90° 60° 30° 0° 30° 60° 90° 120° 150° |
|
L |
150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° |
|
M |
150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180° |
|
N |
45° 45° |
|
P |
90° 0° 90° |
